Quatro coisas que BIM não faz

Aproveitem, vamos aprender com profissionais do blog practical BIM... apresentando dicas práticas e eficientes de como fazer o "trabalho BIM"...

By Antony McPhee

“Se fizermos a suposição de que BIM contém todas as informações sobre um projeto (ou o “índice” para a localização de informações), o que está faltando”? O que nos impede de ser capaz de emitir um modelo BIM sem desenhos?
Não estou falando apenas de falta de funcionalidade do software, mas da falta de processos BIM.


Um modelo BIM é, em teoria, uma representação virtual de um edifício real. O pressuposto é que, enquanto tudo o que é necessário está representado. Qualquer deficiência na prática é puramente devido à falta de detalhes no modelo, ou prática de modelagem pobre. Tenha em mente aqui que um modelo BIM não são desenhos. Atualmente nós usamos nossos softwares BIM para produzir conjuntos de desenhos que são prestações contratuais. O que seria um modelo BIM totalmente maduro?"

- Todas as informações estão no modelo, só precisam de 'zoom in' para expor mais detalhadamente.
- As dimensões podem ser extraídas a partir de qualquer parte do modelo.
- Todas as informações sobre os elementos individuais, est~ao disponível através dos parâmetros (que podem incluir links para dados fora do modelo).
- Os desenhos não são criados pelo autor do modelo ou contidos no modelo. Os usuários criam seus próprios, conforme eles precisam.

Soa muito bem, não ao contrário de muitas descrições do que é BIM. Mas esta é a descrição de um modelo BIM totalmente maduro, uma vez que todos os vários autores e colaboradores têm feito o seu trabalho...

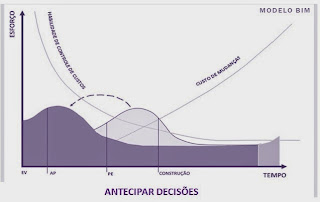

Modelos BIM não começam com essa informação abrangente. Eles não podem. Todos os projetos de construção são uma série de decisões com base em decisões anteriores. As decisões são iterativas, uma decisão pode causar uma decisão anterior de ser revista e alterada.
As ferramentas para comunicar, gerenciar e armazenar informações em torno de decisões está faltando. E estas são as quatro grandes coisas que BIM não fazer para os usuários.

INTENCIONALIDADE
Apesar de tudo, não se sabe em detalhes precisos durante as fases de concepção que informações precisam ser comunicadas. A intenção do projeto, o que é importante e o que não é. Que requisitos são, e quais aqueles que são críticos, ideal e desejável. Atribuir uma parede como "genérico" só diz não ter sido tomada uma decisão. Ela não diz o que são as limitações para tomar a decisão.
Outro exemplo é o dimensionamento. Nem todas as dimensões são iguais em importância. A largura útil de uma escada é mais importante do que a largura de um dormitório. Como transmitir isso em um modelo BIM, em que o destinatário extraia suas próprias dimensões?

Rob Snyder , desenvolvedor de software e arquiteto na Bentley:

“Um modelo é a própria informação, ao mesmo tempo em que “estabelece” um ambiente de informação”. Dentro desse ambiente, chamamos a atenção para coisas específicas e instruir as pessoas a olhar para as coisas e fazer alguma coisa. Esses "desenhos de atenção" são declarações.
Existem modelos e dados. Estes são "ambientes" - Há desenhos. Os desenhos são "declarações".
Eu penso nisso como uma afirmação e um meio de chamar a atenção para algo específico dentro de um ambiente, e, em seguida, dizer alguma "coisa sobre essa coisa" . Em AEC, esta tem sido convencionalmente feita fazendo um desenho. Um “desenho chama a atenção para algo específico, e diz algo sobre isso.”


TOLERÂNCIA
Modelos BIM são precisos. O software de computador requer precisão. Mas o mundo real não é tão preciso, particularmente onde os seres humanos estão envolvidos.
Não é possível medir sempre ao milímetro em um canteiro de obras. Nem todos os materiais são uniformes em tamanho, mesmo os manufaturados. Os materiais e os elementos se movem; Por exemplo: concreto encolhe, tijolos expandem...
Arquitetos e engenheiros tem que permitir a tolerância em seus projetos para que possam ser construídos.
Mas como é que eles fazem isso com um software que não tem provisão para tolerâncias? Software que exige que as coisas sejam exatamente alinhadas?

Uma solução comum é adicionar tolerância a espessura do material, de modo que 13 mm de gesso se tornem 15 mm. Problema é que o estimado pode custar 15 mm de gesso em vez de 13 mm, ou pior, a placa de gesso comprada com 15 mm.
Pode ficar confuso para as pessoas quando as tolerâncias são modeladas.


COMENTÁRIOS
Durante a fase de projeto, existem muitas dúvidas e incógnitas flutuando. Ao invés de todos manterem listas separadas colocando as duvidas diretamente no modelo BIM garantindo que estarão disponíveis para todos os participantes e algo que você sabe que eles vão olhar.
O que eu gosto sobre os comentários do modelo é que os problemas apontam para permanecer no rosto de todos até ser resolvido.
O problema dos comentários é semelhante ao do intencionalmente discutido acima. A diferença é que a intencionalidade é parte de resultados finais, os comentários são parte do processo de criação de entregas, mas não uma entrega.
Embora seja verdade que os elementos podem ter parâmetros de comentário. Eles podem dizer respeito a vários elementos, os elementos em falta, ("Janela necessário aqui?") Ou comentários gerais não relacionadas a quaisquer elementos particulares, ("redesenhar esta área").
Mais uma vez, existem soluções alternativas, mas eles geralmente são anotação com base em vez de incorporado no modelo BIM. No Revit uso um símbolo de anotação com os parâmetros que podem ser programados, mas é claro que estes são apenas visíveis nos desenhos, não é realmente uma solução BIM.


REVISÕES
É uma exigência para identificar alterações entre as questões de documentos. O método para fazê-las em desenhos está bem estabelecido. Mas não parece ser um método estabelecido para BIM.
A mudança no modelo pode afetar muitos desenhos, cada uma tem que ser rastreada manualmente para ter uma "nuvem". As revisões são adicionadas após o fato, enquanto o ato de fazer uma mudança poderia, em teoria sinalizar automaticamente uma revisão.

Mas o que falta é um fluxo de trabalho ou método acordado que comunica mudanças. Por exemplo: Elementos de codificação de cores que indique o que mudou desde a última edição, ligação automática de links para elementos alterados...



Gosto muito do blog practical BIM e por isso sempre que consigo traduzo os post disponibilizados por eles.
Concordo e apoio tudo o que é exposto nas reportagens!
Eu acredito que todos estes itens são superáveis. Apesar de, que dependem de funcionalidade do software, eles requerem fluxos de trabalho acordado. Algo que deve vir da indústria de AEC. Não devemos apenas esperar pelas empresas de software...


Fonte: practical BIM
Practical tips on making BIM work.




quarta-feira, 12 de novembro de 2014

Revit: a aposta da Legrand


A Legrand, uma das mais prestigiadas empresas envolvidas na fabricação de produtos para sistemas elétricos faz um forte compromisso com o BIM, Revit especialmente, como vemos em seu mais recente vídeo promocional.


Legrand: The Importance of BIM Models

Legrand: BIM is Rapidly Evolving... Are You Keeping Up?




As famílias oferecidos por este fabricante estão disponíveis para download gratuito no Autodesk Seek...



Fonte: Milton Chanes e-learning


segunda-feira, 10 de novembro de 2014

BIM aumenta o ROI?



Qualquer pessoa familiarizada com BIM dirá que se mudar para um fluxo de trabalho de modelagem 3D inteligente requer um investimento. Mas como você sabe se você está recebendo o valor do seu dinheiro?

O retorno sobre o investimento, ou ROI...Em sua forma mais simples, ROI = (G-C) / C, onde G é o ganho de seu investimento e C gastos. Se a relação for maior que 1, o investimento tornou-se um lucro.

Não é sempre fácil de calcular os custos e ganhos para fluxos de trabalho BIM, porque não há mais que simples despesas e honorários. Você pode não ser capaz de inventar uma percentagem definitiva, mas com uma pequena análise, você pode começar a identificar tendências. Aqui estão quatro maneiras para ajudar a determinar se suas estratégias de modelagem BIM estão valendo a pena.

1. comparar projetos similares. O cálculo de ROI mais simples pode ser feito com projetos que compartilham características relevantes. Se você pode eliminar ou reduzir o efeito dessas variáveis, então determinar que sua melhoria na eficiência pode ser tão simples como comparar as horas passou projetando um projeto em CAD para as horas passou a projetar essencialmente o projeto "mesmo" no BIM.

2. comparar horas elaboração vs Design. Se sua empresa tem um portfólio mais eclético, você não pode ter "semelhantes" projetos para comparar um com o outro. Em vez disso, você pode dar uma olhada em sua divisão de trabalho. Em um típico projeto de CAD, qual a percentagem de horas é cobrada para os engenheiros/arquitetos/designers, e qual a percentagem vai para os autores? Como isso muda quando você olha para um projeto BIM? Talvez o seu tempo de modelagem sobe, mas ele salva os designers qualquer hora? Ou talvez seu tempo de "documentação" foi para baixo, porque seus engenheiros e arquitetos são capazes de modelar mais do projeto antes que entregá-lo para os clientes. De qualquer forma, ele poderia fornecer insights valiosos sobre fluxo de trabalho BIM da sua empresa.

3. comparar os esforços fase. No discurso de vendas BIM, que você vai ouvir e alegar que poupa dinheiro e tempo, durante a construção. E se já está bem, isso pode ser verdade, graças à documentação melhorada e coordenação. Este lado da aleta pode ser que o projeto ou a fase de construção documentos (CD) obtém carregado com o esforço que normalmente é gasto na fase de construção de administração (CA). Se parece que seus projetos são acima do orçamento em CD, dê uma olhada no seus custos de CA. Tem menos ordens de alteração em seus projetos BIM? Quantos RFIs (pedidos de informação) vai em projetos BIM em comparação com aqueles de CAD? Estão emitindo menos adendas ou boletins para seus conjuntos de CD? Qualquer redução de seus custos de CA, em tempo ou dinheiro, pode ser adicionada ao lado positivo do seu ROI BIM.

4. ir à fonte. Parte da sua investigação de BIM ROI provavelmente envolverá projetos que passaram orçamento. Quando isso acontece, é fácil culpar BIM — muitas vezes envolve software caro e complicado que pode causar problemas se não for utilizado com sabedoria. Quando você analisar seus projetos, procure por fatores além do software. Havia condições existentes imprevistas que exigiu alterações de design importantes? O cliente continue mudando os requisitos? Seu escopo foi aumentado sem uma mudança suficiente na taxa? Houve falhas de comunicação entre os membros da equipe que afetou sua eficiência? Qualquer um desses fatores pode afetar projetos CAD também (ou aqueles desenhados à mão!), e enquanto eles são importantes para o sucesso global de um projeto, você pode precisar para defini-las de lado para focar as eficiências específicas BIM.

BIM pode fornecer muitos dados para que você use para avaliar sua eficácia. Nem todos os cálculos de ROI renderá um número positivo. Mas enfocando aspectos específicos dos fluxos de trabalho BIM e eliminando as informações desnecessárias (não por falsificar seus números!), você pode encontrar onde estão suas eficiências e onde você tem espaço para melhorar seu retorno sobre o investimento do BIM.


Exemplo:

ROI para BIM investimento
Calcular o ROI para um sistema de projeto pode ser relativamente fácil. O único problema é que você precisa considerar as mudanças na produtividade do usuário durante o arranque. O diagrama abaixo ilustra o que acontece depois de colocar um novo sistema implatado. Há um mergulho imediato na produtividade como usuários chegar até a velocidade sobre o novo sistema. Com o tempo, produtividade sobe para onde foi com o sistema original e níveis fora em um ponto mais alto, como a nova tecnologia tem segurar.


A fórmula padrão da imagem acima utilizada para calcular o ROI do primeiro ano. Ele usa apenas algumas variáveis-chave relacionadas ao sistema de custos, formação, e a produtividade total economia de um sistema de custos.

O numerador representa a parcela de lucros da equação, que vem do aumento da produtividade humana. O aumento da produtividade média mensal é representado no colchete esquerdo (B - (B / 1 + E). O colchete direito (12 - C) é o número de meses em um ano menos meses em treinamento (C). Se o usuário precisa de três meses para se tornar tão produtivo sobre o novo sistema como no antigo, então há nove meses no ano para beneficiar os ganhos de produtividade.

O denominador, que é a parte do custo da equação, inclui o custo do sistema (A) e o custo da produtividade perdida, em termos de custo de mão de obra, como o usuário aprende o sistema. Este segundo termo é o produto do custo do trabalho mensal (B) multiplicado pelos meses em tempo de treinamento (C) multiplicados pela produtividade perdida em formação (D). Observe que o tempo de treinamento refere-se ao tempo que leva um usuário para alcançar o mesmo nível de produtividade, experimentado no sistema original.

Autodesk encomendou uma pesquisa online dos seus utilizadores de Revit em dezembro de 2003. Aproximadamente 100 usuários responderam à pesquisa. Vou usar esses resultados. A pesquisa também inclui uma calculadora ROI baseados em Excel para BIM que você pode usar para seus próprios cálculos de ROI.


Usando estes números, o ROI é um pouco mais de 60%! Isso é um ROI saudável para a maioria dos investimentos em si. Mas cada empresa deve decidir o que é um retorno aceitável do seu investimento. Pequenas empresas talvez precisem demonstrar como eles planejam pagar um empréstimo do banco. Grandes empresas podem usar ROI para comparar usos propostos de seu capital de giro.

Na pesquisa online da Autodesk, mais da metade dos entrevistados experimentaram ganhos de produtividade de mais de 50% usando o Revit, solução de modelagem de informações de construção e ganhos de produtividade de 17% a experiência de mais de 100%. O fator menos importante em nosso cálculo ROI acaba por ser o sistema de custos, um fato interessante para se lembrar da próxima vez que você está envolvido em uma compra de tecnologia. Dobrar o custo do sistema no conjunto original de números (a partir de US $6.000 para US $12.000) reduz o ROI por apenas 20% (de 61% para 41%).


Considerações finais:

Se nos pedem para ajudar a determinar o ROI para a construção de modelagem de informações, não entre em parafuso. Adotar o ponto de vista que é um mal necessário e transformá-lo em uma experiência de aprendizagem úteis para você e sua organização, fornecendo uma visão crucial para projetos futuros. E uma vez que o ROI é completo e a tecnologia está no lugar, não se esqueça de medir o desempenho real da organização contra as expectativas.


Fonte:
Kate Morrical - Digital Design Manager for Robert Silman Associates, a structural engineering firm with offices in New York, DC, and Boston.

Cadalyst


segunda-feira, 3 de novembro de 2014

BIM avança no Sul do Brasil



Os estados do Paraná e Santa Catarina firmaram, na terça-feira (21/10), Termo de Cooperação Técnica para o desenvolvimento mútuo do sistema BIM (Building Information Modeling/Modelagem de Informação da Construção). O documento vai promover maior diálogo e parceria entre arquitetos e urbanistas em âmbitos privados e públicos. O convênio foi assinado na abertura do 1º Seminário Regional Construindo BIM: Desafios e Perspectivas para implantação no Brasil, realizado pelo Sindicato dos Arquitetos e Urbanistas no estado do Paraná (Sindarq-PR), no Auditório do Museu Oscar Niemeyer, em Curitiba. O evento reúne arquitetos e urbanistas de todo o país e busca compartilhar conhecimentos e experiências de implantação do BIM em projetos e obras públicas e privadas, construindo uma espécie de radiografia do estado atual desse processo para identificar os avanço necessários especialmente na região sul do país. O vice-presidente da FNA, Cicero Alvarez, participa dos debates nestas terça e quarta-feiras. Na quinta, o presidente da FNA, Jeferson Salazar, junta-se aos colegas em Curitiba, quando terá início o 10º Encontro de Arquitetos do Paraná.

Segundo a diretora de planejamento da Secretaria de Planejamento de Santa Catarina (SPG), Tatiana Borges, foi criado um Grupo de Trabalho destinado exclusivamente ao BIM (GTBIM). “Em primeira instância, criamos o grupo com o propósito de dividir conhecimentos para, assim, multiplicarmos em âmbito estadual, primordialmente atendendo as necessidades da população. Para tanto, começamos a usar o BIM nas edificações de hospitais, que são projetos de maior complexidade. O resultado é visível. Já conquistamos duas licitações e outras três estão em processo”. O coordenador do GTBIM na SPG é Rafael Teixeira da Silva, que também está à frente do grupo de Projetos Especiais da Secretaria de Planejamento de Santa Catarina.

O secretário de infraestrutura e logística do Paraná, José Richa Filho, lembra os benefícios que esta parceria vai proporcionar para os estados. “A consequência será o fomento do segmento da construção civil; a promoção mais efetiva do diálogo; o aumento da qualidade técnica dos empreendimentos; a valorização profissional dos arquitetos, urbanistas e engenheiros. Por fim, a promoção da transparência nos custos das obras e o aumento da qualidade técnica”.

Fonte FNA – 22/10/2014



BIMrevit - arq. Flávia Maritan
Dicas|Truques|Novidades|Notícias|Autodesk Revit Architecture|BIM
Prestação de serviços como: consultoria em implantação da tecnologia BIM e Autodesk Revit Architecture, treinamentos, criação de bibliotecas e templates, desenvolvimentos de projetos executivos em Autodesk Revit.



quinta-feira, 30 de outubro de 2014

Case | Minnesota Fallen Firefighters Memorial / Leo A Daly




Arquitetos: Leo A Daly
Localização: Saint Paul, MN, EUA
Ano: 2012
Fotografias: Bill Baxley

Um novo memorial projetado pelo escritório internacional de arquitetura e engenharia LEO A DALY honra o sacrifício dos bombeiros mortos cumprindo seu dever enquanto serviam às comunidades de Minnessota. Finalizado em setembro de 2012, o memorial está localizado no terreno do State Capitol, em Saint Paul, e abriga a Estátua de Minnesota Firefighters Memorial, antes exposta no Aeroporto Internacional Minneapolis-Saint Paul.

O projeto de quase 560 m² incorpora símbolos que evocam o serviço dos bombeiros.
À primeira vista, o memorial parece simples, de pequeno alcance e construído com materiais de baixa tecnologia. Mas é um projeto complexo que se beneficia de tecnologias digitais a cada estágio do projeto e da construção.



A equipe de projeto usou um modelo BIM (Revit) como o núcleo central de todas as informações do edifício. Muitas entradas foram ligadas ao modelo para o uso no projeto, incluindo planilhas do Excel para informações inscritas, registros históricos, e dados de projeto vindos do Adobe Illustrator, AutoCAD e SketchUp. Devido à demanda de durabilidade deste caso e um exigente nível de detalhe, a habilidade da equipe de criar saídas digitais para a fabricação possibilitou um alto nível de qualidade. Embora o projeto tenha sido tipicamente construído baseado em um modelo, o uso do BIM também permitiu que a equipe mantivesse um cronograma apertado de revisões e construção. Puderam ainda coordenar questões técnicas para a finalização do projeto a tempo para um evento que há meses vinha sendo planejado.



Fonte ArchDaily




sábado, 11 de outubro de 2014

AU Brasil 2014

A BIMrevit participou do evento realizado nos dias 07 e 08 de outubro em São Paulo.
O mais importante encontro nacional de profissionais de design, projetos e engenharia.
APRENDENDO. CONECTANDO. EXPLORANDO. MAIS E MAIS...

A BIMrevit foi representada pela arquiteta Flávia Maritan - especialista em implantação BIM e Revit para AEC.


Foi possível participar de sessões com especialistas da Autodesk e de parceiros da indústria, aprender dicas e truques para trazer maior produtividade e descobrir todo o poder do software Autodesk para resolver seus desafios técnicos e de negócios. Ainda ampliar o networking com mais de 2000 participantes vindos de todos os estados do Brasil – e inclusive de outros países.


O evento apresentou diversos programas especiais como os eventos e atividades Pré-Conferência, a Exposição de Parceiros e a Comunidade Autodesk com o programa Ask the Expert.



Colaboradores da Comunidade de Usuários Autodesk Brasil!


Colaboradoras da Comunidade de Usuários Autodesk Brasil - Flávia Maritan, Cláudia Lima e Luciana Klein


A cada edição, o número de participantes do AU Brasil aumenta e o formato do evento acompanha esse crescimento!!

Parabéns aos organizadores e palestrantes!! Muito bom! Até 2015!


sexta-feira, 26 de setembro de 2014

BIC2014 - Portugal

Na 2 ª Conferência Internacional BIM cujo tema é "Desafios para superar " ", propõe-se apresentar e discutir as mais recentes informações e conhecimento sobre a implementação BIM em todo o mundo e identificar as soluções que permitem que Portugal e outros países para implementar BIM mais rápido.


Acontece dia 09 de outubro e 10 de 2014 em Lisboa - Portugal.

A importância que o BIM (Building Information Modeling) vem ganhando, ao longo do ciclo do projeto, é realçada pelo investimento internacional que tem sido aplicada pelo Gerentes de Projeto, empreiteiros, entidades licenciadoras, entre outros. O uso do BIM é agora obrigatória em alguns países, e essa obrigação é imposta para ser uma norma geral em um futuro próximo.

Entre os brasileiros palestrantes e participantes está a Joice Delatorre da Método Engenharia, Norberto Corrêa da Silva Moura, Marcelo Eduardo Giacaglia e Max Andrade.

Acesse o site da BIC2014 e confira a programação...
